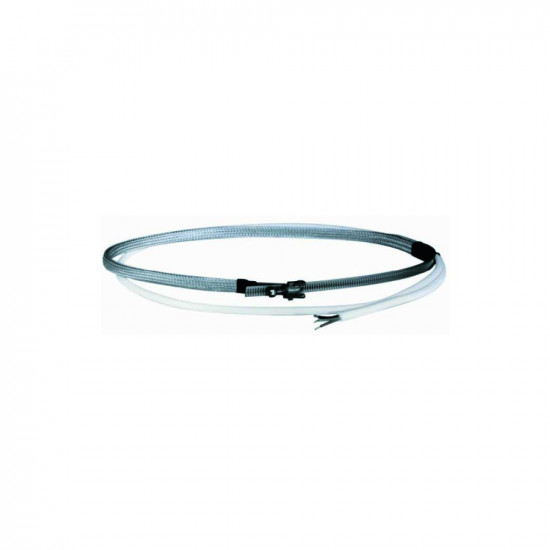

Danfoss 7773108 ქამრისებრი ტიპის კარტერის ტენი – 75 W / 230 V | SM/SZ 175-185, SH 180-485, DSH 240-600-სთვის

Danfoss 7773108 არის ქამრისებრი ტიპის (belt type) კარტერის ტენი, რომელიც კომპრესორის კორპუსს გარედან ქამარივით ეხვევა. კომპრესორის გაჩერებისას ფრეონი მიგრირებს კარტერში, რომელიც კონტურის ყველაზე ცივი წერტილია, და ზეთში კონდენსირდება. ტენი კარტერს ზეთზე მაღალ ტემპერატურაზე ინარჩუნებს და ამ მიგრაციას ხელს უშლის.

კარტერის ტენი, რომელიც კომპრესორს სითხის მიგრაციისგან იცავს

სისტემაში, სადაც კარტერის ტენი არ არის ან გაუმართავია, ზეთი ფრეონით განზავდება. პირველი გაშვებისას ზეთი ქაფდება, ზეთის აპკი წყდება და საკისრებისა და დგუშების ცვეთა იწყება. მძიმე შემთხვევებში სითხის დარტყმა (liquid slugging) კომპრესორს მთლიანად აზიანებს. ამიტომ გარე სივრცეში დამონტაჟებულ და ხანგრძლივი გაჩერების მქონე ყველა დანადგარზე კარტერის ტენი სავალდებულოდ ითვლება — ეს კომპრესორის გარანტიის პირობებშიც მოითხოვება.

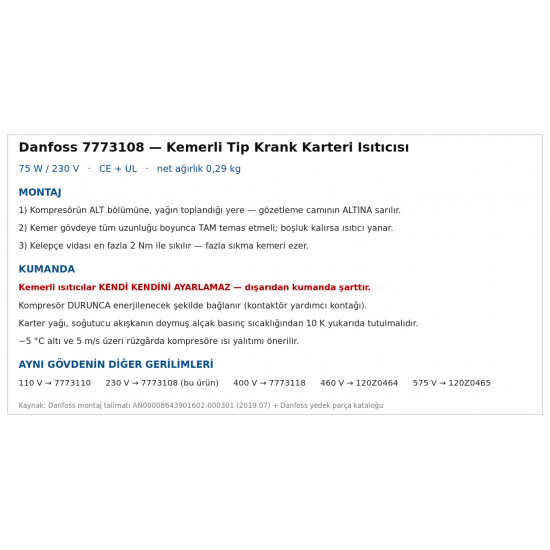

ტექნიკური მახასიათებლები (Danfoss-ის ოფიციალური კატალოგი)

• მარკა / კოდი: Danfoss 7773108 (ორიგინალი ნაწილი)
• ტიპი: ქამრისებრი (belt type) კარტერის ტენი
• სიმძლავრე: 75 W | ძაბვა: 230 V
• სერტიფიკატები: CE + UL + UKCA
• თავსებადი კომპრესორები: Danfoss SM / SZ 175-185 · SH 180 – 485 · DSH 240 – 600 · NTZ 215-271 · MT(Z) 100-160 · LT(Z) 088-100 · MFZ 250 · LFZ 250 · VSH 170 / VZH 170 · VTZ 171-215-242
• წმინდა წონა: 0,29 kg | EAN: 5702428981163
• იმავე კორპუსის სხვა ძაბვები: 110 V → 7773110 · 400 V → 7773118 · 460 V → 120Z0464 · 575 V → 120Z0465

• 🔧 მონტაჟის სიმაღლე საქმის მთავარი საიდუმლოა: ტენი კომპრესორის ქვედა ნაწილზე, ზეთის დაგროვების ადგილას — სმოტროვოე სტეკლოს ქვემოთ ეხვევა. ზემოთ დაყენების შემთხვევაში ზეთს ვერ ათბობს და თითქოს დაყენებული არც არის.
• ქამარი კორპუსს მთელ სიგრძეზე სრულად უნდა ეხებოდეს; სადაც ღრეჩო რჩება, ტენი თავის თავზე გადახურდება და იწვება. სამაგრის ხრახნი მაქსიმუმ 2 Nm-ით იჭიმება.
• ⚠️ ქამრისებრი ტენები თვითრეგულირებადი არ არის (self-regulating არ არის). აუცილებელია გარე მართვა: ერთდება ისე, რომ კომპრესორის გაჩერებისას ჩაირთოს, მუშაობისას კი გამორთული დარჩეს (პუსკატელის დამხმარე კონტაქტიდან).
• სამიზნე ტემპერატურა: კარტერის ზეთი ფრეონის დაბალი წნევის (LP) ნაჯერობის ტემპერატურაზე 10 K-ით მაღლა უნდა შენარჩუნდეს.
• ექსპლუატაციაში გაშვება: ხანგრძლივი გაჩერების შემდეგ კომპრესორის ჩართვამდე რეკომენდებულია, რომ ტენი მინიმუმ 8-12 საათი ჩართული იყოს.
• ცივ და ქარიან ობიექტებზე (−5 °C-ზე დაბლა, 5 m/s-ზე მეტი ქარი) რეკომენდებულია კომპრესორის დამატებითი თბოიზოლაცია; წინააღმდეგ შემთხვევაში ტენი ვერ აუდის.
• შემოწმება: გამართული 75 W / 230 V ტენის წინაღობა დაახლოებით 705 Ω-ია; თუ გაზომვისას წყვეტას ხედავთ, ტენი დამწვარია.
