Danfoss 034G2200 ETS / KVS სარქველის მიერთების კაბელი – 8 მ, M12 დედა სწორი კონექტორი

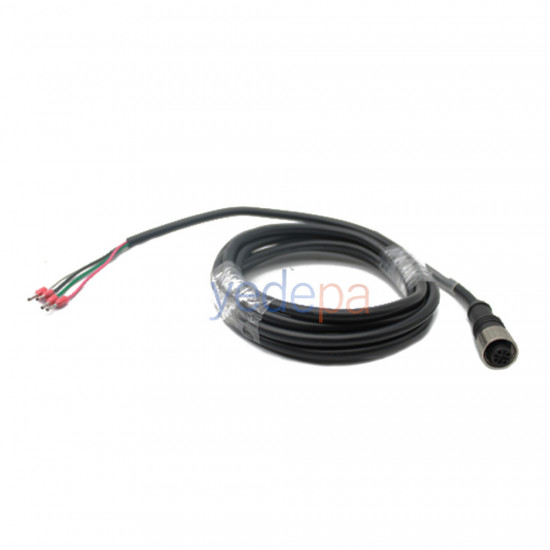

Danfoss 034G2200 არის 8 მეტრი სიგრძის მზა მიერთების კაბელი. ის ETS და KVS სერიის ბიჯური ძრავიან (ელექტრონულ) ტრვ-ებს დრაივერთან/კონტროლერთან აერთებს. სარქველის მხარეს M12 დედა სწორი კონექტორი ეცმევა და იკეტება. მეორე ბოლოზე ძარღვები თავისუფალია და დრაივერის კლემაზე ერთდება.

8 მეტრი სიგრძე: ფარის დამონტაჟება სარქველიდან მოშორებით შეგიძლიათ

ბიჯური ძრავიან სარქველებში კაბელის სიგრძე პირდაპირ მოქმედებს მუშაობის საიმედოობაზე. Danfoss-ის ქარხნული კაბელების ძარღვები გრეხილი წყვილია (twisted pair). ეს კონსტრუქცია ამცირებს ძარღვებს შორის ურთიერთზემოქმედებას და გარე ხელშეშლების გავლენას. შედეგად ის ჩვეულებრივ კაბელზე უკეთ იცავს ბიჯების დაკარგვისგან (lost steps). თუ თქვენი ფარი სარქველიდან შორსაა, კაბელის დაგრძელებას ჯობია პირდაპირ 8-მეტრიანი მზა კაბელი გამოიყენოთ. ეს ყველაზე უსაფრთხო გზაა.

მონათესავე პროდუქტი: იგივე მიერთების მქონე 2-მეტრიანი ვერსიის კოდია 034G2201. მოკლე მანძილზე შეგიძლიათ ის აირჩიოთ. Danfoss-ის კატალოგში 034G2200 და 034G2323 ერთი და იგივე პროდუქტია.

ტექნიკური მახასიათებლები (Danfoss-ის ოფიციალური მონაცემები)

• მოდელი: Danfoss 034G2200 (ეკვივალენტური კოდი: 034G2323)
• კაბელის სიგრძე: 8 მეტრი (26,2 ft)
• კონექტორი: M12 დედა, სწორი (straight) — სარქველის მხარე
• ძარღვების კონსტრუქცია: 4 ძარღვი (M12 4 pin), გრეხილი წყვილი (twisted pair)
• იზოლაცია: PVC, შავი გარე გარსი
• სამუშაო ტემპერატურა: −50 … +80 °C (−58 … +176 °F)
• წონა: 0,32 კგ | EAN: 5702428826419
• სერტიფიკატები: CE, RoHS, UKCA

თავსებადი სარქველები

• ETS სერია: ETS 12.5 · ETS 12C · ETS 24C · ETS 25 · ETS 25B · ETS 25C · ETS 50 · ETS 50C · ETS 100 · ETS 100C · ETS 250 · ETS 400
• KVS სერია: KVS 2C · KVS 3C · KVS 15

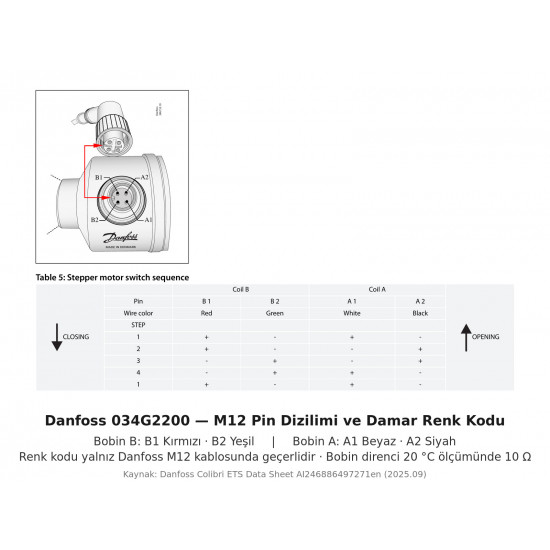

ძარღვების ფერითი კოდი (მიერთებისთვის)

დრაივერთან მიერთებისას ძარღვების ფერები ძრავის კოჭებს ასე შეესაბამება. იგივე ინფორმაცია მე-2 სურათზეა ოფიციალურ პინების განლაგებასთან ერთად:

• კოჭა B: B1 = წითელი  ·  B2 = მწვანე
• კოჭა A: A1 = თეთრი  ·  A2 = შავი

• ⚠️ ეს ფერითი კოდი მხოლოდ Danfoss-ის M12 კაბელებზე მოქმედებს. სხვა მარკის კაბელის გამოყენებისას ფერები გაზომვით გადაამოწმეთ.
• 🔧 მონტაჟის შემოწმება: 20 °C-ზე გაზომვისას ბიჯური ძრავის კოჭების წინაღობა ორივე კოჭისთვის 10 Ω უნდა იყოს. გადახრის შემთხვევაში ძრავა ან კაბელი გაუმართავია.
• კონექტორი ხელით მოუჭირეთ — ბრტყელტუჩა არ გამოიყენოთ. თუ რეზინის კოლცო გაიჭყლიტა, IP დაცვა ირღვევა და ტენის გამო ბიჯების დაკარგვა იწყება.
• კაბელი ძალოვან კაბელებთან ერთ არხში არ გაატაროთ; ხელშეშლები იწვევს ბიჯების დაკარგვას და სარქველი შეიძლება არასწორ პოზიციაში დარჩეს.
• არ დააგრძელოთ: შეერთების ადგილი სიგნალს აუარესებს და ტენის შეღწევისთვის სუსტ წერტილს ქმნის. დიდი მანძილის შემთხვევაში უფრო გრძელი მზა კაბელი გამოიყენეთ.
