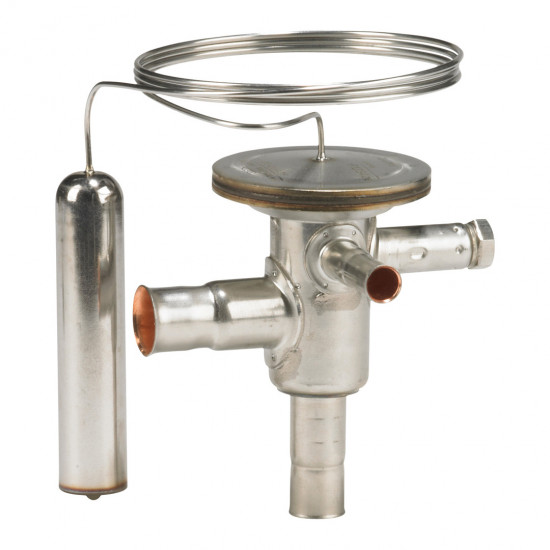

Danfoss TCHE 068U4582 ცხელი გაზის ბაიპასის (სიმძლავრის) რეგულატორი – R407C, 10/12 mm ODF, 5,3 kW

Danfoss TCHE 068U4582 სამაცივრო კონტურის ცხელი გაზის ბაიპასის (სიმძლავრის) რეგულატორია. ის კომპრესორის დაჭირხნის ხაზიდან ცხელი გაზის ნაწილს კონტროლირებადად გადაატარებს შეწოვის მხარეს და შეწოვის წნევას მუდმივს ინარჩუნებს. ამით დატვირთვის შემცირებისას თავიდან აიცილება კომპრესორის ხშირი ჩართვა-გამორთვა (short cycling) და ისპარიტელის გაყინვა.

ცხელი გაზის ბაიპასის რეგულატორი სიმძლავრის კონტროლისთვის

⚠️ ეს პროდუქტი არ არის ტრვ (ტერმორეგულირებადი ვენტილი). ტრვ სითხის ხაზიდან კვებავს ისპარიტელს და გადახურების (superheat) მიხედვით იხურება. ცხელი გაზის ბაიპასის რეგულატორი კი დაჭირხნის ხაზიდან შეწოვის ხაზში გადაატარებს გაზს და დაბალი დატვირთვისას ამცირებს სიმძლავრეს. ეს ორი პროდუქტი ერთმანეთს ვერ ჩაანაცვლებს.

ტიპური გამოყენება: ცვლადი დატვირთვის წყლის გამაცივებელი დანადგარები, პროცესის გაგრილება, ლაბორატორიული და სამედიცინო გაგრილება, ასევე მარკეტისა და კონდიცირების დანადგარები, რომლებიც დაბალ დატვირთვაზე სტაბილურად უნდა მუშაობდნენ. რეგულატორი იღება, როცა შეწოვის წნევა დაყენებულ მნიშვნელობაზე დაბლა ეცემა, და იხურება, როცა წნევა იმატებს.

ტექნიკური მახასიათებლები (Danfoss-ის ოფიციალური მონაცემები)

• მოდელი: Danfoss TCHE | კოდი: 068U4582 (ანალოგის კოდი: 068U4536)
• ტიპი: ცხელი გაზის ბაიპასის / სიმძლავრის რეგულატორი — გარე გათანაბრებით, ცალმხრივი ნაკადი
• ფრეონი: R407C
• რეგულირების დიაპაზონი: −1 °C … +8 °C (30 – 46 °F) აორთქლების ტემპერატურის ეკვივალენტით
• სიმძლავრე: 5,3 kW (1,5 TR) | ორიფისი: No. 4
• მიერთებები (ODF, სარჩილავი): შესასვლელი 10 mm · გამოსასვლელი 12 mm · გათანაბრება 6 mm
• მაქს. სამუშაო წნევა: 45,5 bar (660 psig)
• კაპილარი: 900 mm
• კორპუსი: უჟანგავი ფოლადი, კუთხოვანი ტიპი (angleway) | წონა: 0,15 kg (მხოლოდ სარქველი)

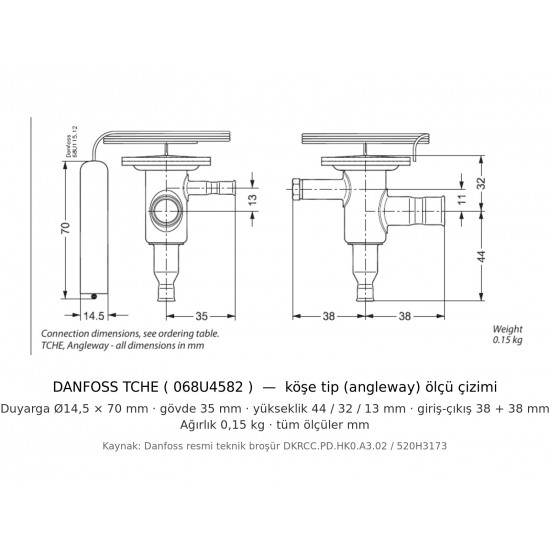

• ზომები: დატჩიკი Ø14,5 × 70 mm · კორპუსი 35 mm · სიმაღლე 44 / 32 / 13 mm · შესასვლელ-გამოსასვლელის ღერძები 38 + 38 mm — ოფიციალური ზომების ნახაზი მე-2 სურათზეა
• რეგულირება: რეგულირებადია ქარხნული პარამეტრიდან (≈2 °C superheat-ის საფეხური)

• 🔧 მონტაჟის ადგილი: რეგულატორი დაჭირხნის ხაზიდან მიიერთება ისე, რომ გაზი შეიშვას ისპარიტელის გამოსასვლელსა და ტრვ-ს თერმობალონს შორის. გათანაბრების ხაზი შეწოვის მილზე მიიერთება.
• შეიძლება საჭირო გახდეს სითხის ინჟექცია: თუ ცხელი გაზი პირდაპირ შეწოვაში მიეწოდება, დაჭირხნის ტემპერატურა იზრდება. ხანგრძლივი ბაიპასური მუშაობისას კომპრესორის დასაცავად დამატებითი სითხის ინჟექცია უნდა დაიგეგმოს.
• რჩილვისას კორპუსი სველი ქსოვილით გააგრილეთ. ალი შორს დაიჭირეთ რეგულირების ღეროსა და მემბრანის ზონისგან.
• რეგულირება: სარქველი უნდა გაიხსნას, როცა შეწოვის წნევა სასურველ მნიშვნელობაზე დაბლა ჩამოვა. რეგულირების ხრახნი მცირე ბიჯებით მოატრიალეთ და სისტემას დასტაბილურების საშუალება მიეცით.
