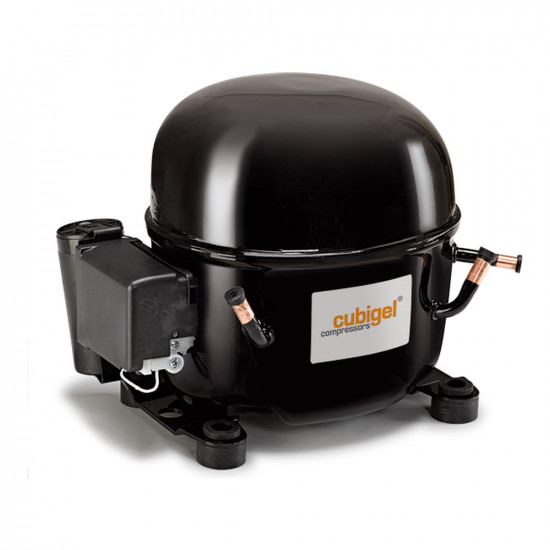

Cubigel NX23NGa ჰერმეტული კომპრესორი – 3/4 HP, R290, LMBP 1.003 W

Cubigel NX23NGa არის 3/4 HP ჰერმეტული პორშნევოი კომპრესორი, რომელიც შექმნილია უარყოფით ტემპერატურაზე მომუშავე სავაჭრო სამაცივრო დანადგარებისთვის, როგორიცაა მოროზილნიკი, კუნძულის ტიპის მოროზილნიკი და ნაყინის კაბინა. მუშაობს R290 (პროპანი)-ზე; 23,20 cm³ ცილინდრის მოცულობით ASHRAE LMBP პირობებში 1.003 W (3.422 BTU/h) გაგრილების სიმძლავრეს იძლევა.

R290 პროპანზე მომუშავე LMBP კომპრესორი: მოროზილნიკებისა და კუნძულის ტიპის კაბინებისთვის

X სერიის კორპუსის მქონე NX23NGa ვენტილატორით გაგრილებადი კონსტრუქციით და CSR (პუსკავოი და რაბოჩი კონდენსატორიანი) ძრავით მუშაობს −40 … 0 °C აორთქლების დიაპაზონში; შესაძლებელია მისი გამოყენება კაპილარიან და ტრვ-იან სისტემებში. 220-240 V 50/60 Hz კვების დიაპაზონი ფართო გამოყენების საშუალებას იძლევა. პროპანის GWP მაჩვენებელი 3-ია; ის F-Gas შეზღუდვებს არ ექვემდებარება და შესაფერისი არჩევანია მცირე დამუხტვის სისტემებისთვის.

ძირითადი ტექნიკური მახასიათებლები და აღჭურვილობა

• მარკა / მოდელი: Cubigel NX23NGa · X სერია
• ფრეონი: R290 (პროპანი) · R290-ისა და R600a-სთვის EN 60335-1 და EN 60335-2-34 აფეთქებაუსაფრთხოების დადასტურებით
• გამოყენება: LMBP (დაბალი-საშუალო უკუწნევა) · აორთქლება −40 … 0 °C
• ცილინდრის მოცულობა: 23,20 cm³ · დიამეტრი 34,93 mm · სვლა 24,20 mm
• ძრავა: CSR · ჩაკეტილი როტორის დენი (LRA) 31,6 A · მაქს. უწყვეტი დენი 8,4 A
• გრაგნილის წინაღობა (25 °C): მთავარი 2,56 Ω · დამხმარე 6,50 Ω
• კვება: 220-240 V / 50-60 Hz ერთფაზა · სამუშაო დიაპაზონი 187-255 V
• გაგრილება: ვენტილატორით · გაფართოება: კაპილარი ან ტრვ
• ზეთი: ISO VG 32 ესტერული, 650 cm³
• მილების შიდა დიამეტრები: სერვისის Ø9,7 · შეწოვის Ø9,7 · ნაგარიდის Ø6,5 mm

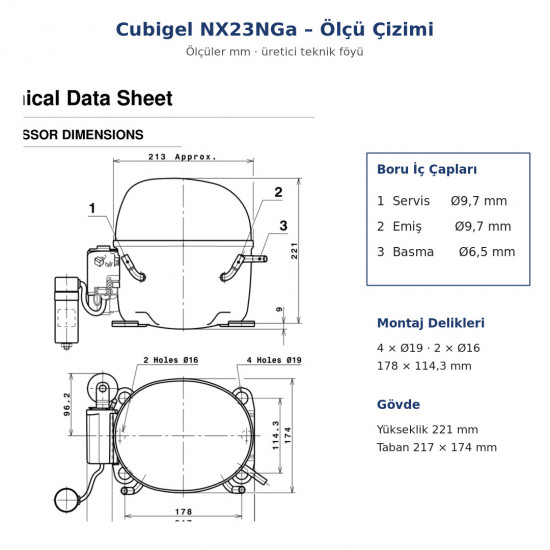

• ზომები: სიმაღლე 221 mm · ძირი 217 × 174 mm (კლემების კოლოფით 257,5 mm)
• სამონტაჟო ხვრელები: 4 × Ø19 (178 × 114,3 mm) · დამატებით 2 × Ø16
• წონა: 16,75 kg · გარემოს მაქს. ტემპერატურა 43 °C

წარმადობა (ASHRAE, კონდენსაცია +55 °C)

ASHRAE: სითხე და გარემო 32 °C, შეწოვა 32 °C. CECOMAF პირობებში (−25 °C, სითხე 55 °C) 744 W, მოხმარებული სიმძლავრე 683 W, COP 1,09. აორთქლების ტემპერატურის კლებასთან ერთად სიმძლავრე მცირდება; შერჩევა გააკეთეთ კაბინის სამიზნე ტემპერატურის მიხედვით.

ელექტრო აღჭურვილობა (მწარმოებლის რეფერენსები)

• პუსკავოი კონდენსატორი: 88-108 µF 330 V
• რაბოჩი კონდენსატორი: 16 µF 420 V
• რელე: 2014 180 ან QLZ 16.7A (NTC 15 Ω-ით · ჩართვა 16,7 A / გამორთვა 14 A)
• კლიქსონი: T0258 (23,5 A · გახსნა / დახურვა 120 / 52 °C)

• 🔥 R290 აალებადი ფრეონია (A3 კლასი). რჩილვა, გაჟონვის შემოწმება და ფრეონის დამუხტვა აალებადი მაცივარაგენტის წესების დაცვით უნდა შესრულდეს: აუცილებელია ვენტილირებადი სივრცე, ნაპერწკლის წყაროს არარსებობა და დამუხტვის ლიმიტების დაცვა. ეს კომპრესორი განკუთვნილია მხოლოდ R290 სისტემებისთვის.
• 🔧 შეცვლისას: CSR სქემაში პუსკავოი და რაბოჩი კონდენსატორი ერთად გამოიყენება; ძველი კომპრესორის ფრეონი, LMBP კლასი და სამონტაჟო ხვრელებს შორის მანძილი შეადარეთ ზომების ნახაზს.
• გამოყენების შეზღუდვა: ეს მოდელი LMBP-ია — განკუთვნილია მოროზილნიკებისა და დაბალტემპერატურული გამოყენებისთვის.
