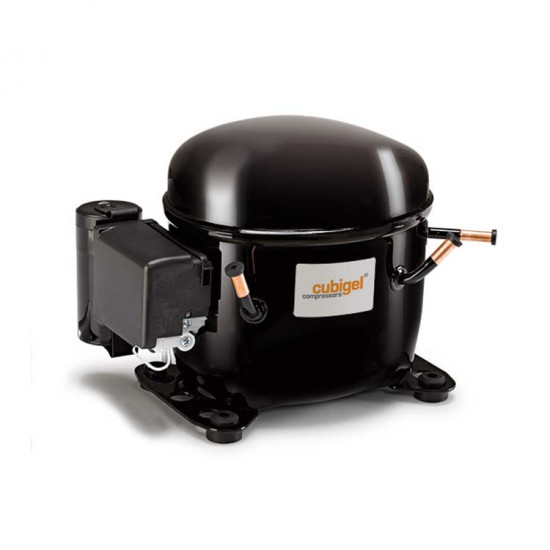

Cubigel ML80TB ჰერმეტული კომპრესორი – 3/8 HP, R404A, HBP 1.105 W

Cubigel ML80TB (ML 80 TB) არის 3/8 HP ჰერმეტული პორშნევოი კომპრესორი, რომელიც განკუთვნილია დადებით ტემპერატურაზე მომუშავე სავაჭრო სამაცივრო დანადგარებისთვის, როგორიცაა სასმელების მაცივარი, ვიტრინა-მაცივარი, დელიკატესების განყოფილება და ბოთლების გამაგრილებელი. მუშაობს R404A-ზე; 7,57 cm³ ცილინდრის მოცულობით იძლევა ASHRAE HMBP პირობებში 1.105 W (3.770 BTU/h) გაგრილების სიმძლავრეს. ეს არის ML სერიის HMBP მოდელი, რომელსაც პრაქტიკაში "მაცივრის მოტორის" სახელითაც ეძებენ.

R404A ფრეონზე მომუშავე 3/8 HP HMBP კომპრესორი: სასმელებისა და სავიტრინო მაცივრებისთვის

L სერიის კორპუსიანი ML80TB, ვენტილატორით გაგრილებადი კონსტრუქციითა და CSIR (პუსკავოი კონდენსატორიანი) ძრავით, მუშაობს −25 … +10 °C აორთქლების დიაპაზონში; გამოიყენება კაპილარიან და ტრვ-იან სისტემებში.

ძირითადი ტექნიკური მახასიათებლები და კომპლექტაცია

• მარკა / მოდელი: Cubigel ML80TB · L სერია
• ფრეონი: R404A
• გამოყენება: HMBP (მაღალი-საშუალო შეწოვის წნევა) · აორთქლება −25 … +10 °C
• ცილინდრის მოცულობა: 7,57 cm³ · დიამეტრი 25,40 mm · სვლა 14,92 mm
• ძრავა: CSIR · ჩაკეტილი როტორის დენი (LRA) 12,8 A · მაქს. უწყვეტი დენი 5,1 A
• გრაგნილის წინაღობა (25 °C): მთავარი 7,75 Ω · დამხმარე 21,43 Ω
• კვება: 220-240 V / 50 Hz ერთფაზა · სამუშაო დიაპაზონი 198-255 V
• გაგრილება: ვენტილატორით · გაფართოება: კაპილარი ან ტრვ
• ზეთი: ISO VG 32 ესტერული, 395 cm³

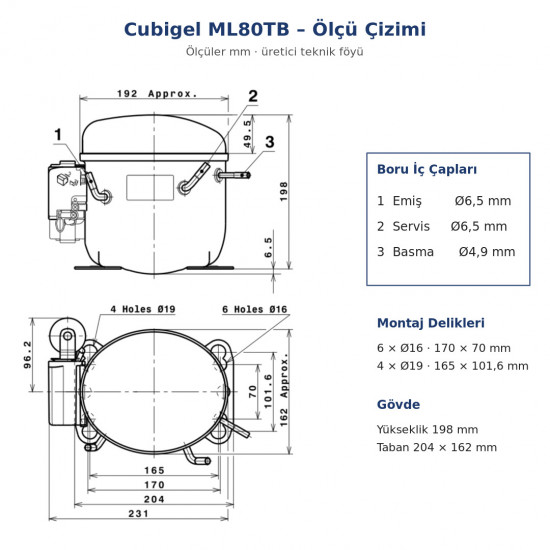

• მილების შიდა დიამეტრები: შეწოვა Ø6,5 · სერვისი Ø6,5 · დაჭირხნა Ø4,9 mm
• ზომები: სიმაღლე 198 mm · ძირი 204 × 162 mm (კლემების კოლოფით 231 mm)
• სამონტაჟო ხვრელები: 6 × Ø16 (170 × 70 mm) · 4 × Ø19 (165 × 101,6 mm, ამერიკული ტიპის საყრდენი)
• წონა: 9,68 kg · გარემოს მაქს. ტემპერატურა 43 °C

წარმადობა (ASHRAE, კონდენსაცია +55 °C)

ASHRAE: სითხე 46 °C, გარემო და შეწოვა 35 °C. CECOMAF HMBP პირობებში (+5 °C, სითხე 55 °C) 875 W, მოხმარებული სიმძლავრე 543 W, COP 1,61. აორთქლების ტემპერატურის კლებასთან ერთად სიმძლავრე მცირდება; შეარჩიეთ კამერის სამიზნე ტემპერატურის მიხედვით.

ელექტრული კომპლექტაცია (მწარმოებლის რეფერენსები)

• პუსკავოი კონდენსატორი: 47-56 µF 330 V
• რელე: 2014 138 ან QLZ-6.1A (ჩართვა 6,1 A / გამორთვა 5,2 A)
• კლიქსონი (თერმული დამცავი): MST26AMK ან T0181 (11,1 A · გახსნა / დაკეტვა 105 / 61 °C)

• 🔧 შეცვლისას: CSIR სქემაში პუსკავოი კონდენსატორი რელესთან ერთად გამოიყენება; შეადარეთ ძველი კომპრესორის ფრეონი, HMBP კლასი და სამონტაჟო ხვრელების დაშორება ზომების ნახაზს.
• გამოყენების ზღვარი: ეს მოდელი HMBP-ია — განკუთვნილია დადებითი ტემპერატურის მაცივრებისთვის. საყინულე (LBP) სისტემებში არ გამოიყენება.
