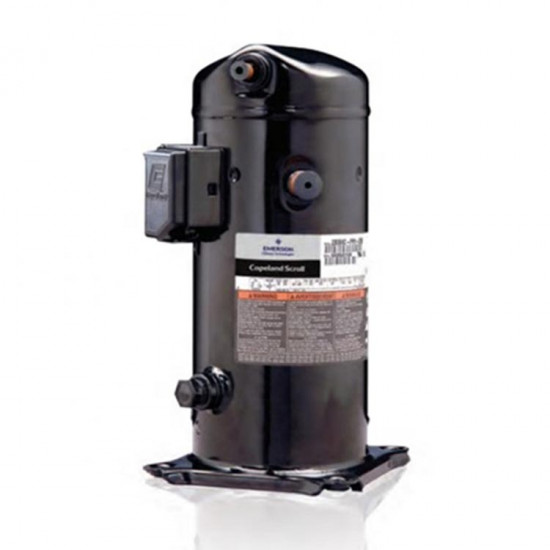

Copeland ZB66KQE-TFD-551 სპირალური კომპრესორი – 9 HP / 66.000 BTU, R404A (Rotalock ვენტილებით)

Copeland ZB66KQE-TFD-551 არის Emerson Copeland-ის სამაცივრო ტიპის ZB სერიის ჰერმეტული სპირალური კომპრესორი. 9 HP სიმძლავრის კლასის ეს კომპრესორი მუშაობს R404A ფრეონზე და განკუთვნილია სამაცივრე კამერების, მარკეტის მაცივრების, შოკური გაყინვის კამერებისა და სავაჭრო გაგრილების სისტემებისთვის. მიეწოდება Rotalock ვენტილებით: შეწოვისა და დაჭირხვნის ვენტილები კომპრესორზეა დამონტაჟებული. ამიტომ ადგილზე შეცვლა სწრაფად ხდება, შედუღების გარეშე, ფრეონის ვენტილებით გადაკეტვით.

ZB სერიის სპირალური კომპრესორი: სავაჭრო გაგრილების სტანდარტი

• სპირალური კომპრესორის უპირატესობა: პორშნევოი კომპრესორთან შედარებით გაცილებით ნაკლები მოძრავი ნაწილი აქვს. შედეგად: დაბალი ვიბრაცია, ჩუმი მუშაობა, მაღალი მოცულობითი მქკ და ხანგრძლივი რესურსი.
• 24,90 მ³/სთ აღწერილი მოცულობა (50 Hz) — 66.000 BTU ნომინალური სიმძლავრის კლასი (მითითებულია Copeland-ის მოდელის კოდში).
• Rotalock ვენტილით მიერთება: 1 3/4" შეწოვა / 1 1/4" დაჭირხვნა — მონტაჟი და დემონტაჟი შედუღების გარეშე, მოსახერხებელია სერვისისთვის.
• 380-420 V სამფაზა (TFD): სავაჭრო სამაცივრო ფარების სტანდარტული კვება.
• მოდის POE ზეთით შევსებული; თავსებადია R404A/HFC ფრეონებთან.

ტექნიკური მახასიათებლები და სამონტაჟო შენიშვნები

• მოდელი: Copeland ZB66KQE-TFD-551  |  სერია: ZB (სამაცივრო ტიპის სპირალური)
• სიმძლავრე: 9 HP  |  სიმძლავრის კლასი: 66.000 BTU
• ფრეონი: R404A
• აღწერილი მოცულობა: 24,90 მ³/სთ (50 Hz)
• კვება: 380-420 V ~ 50 Hz, სამფაზა
• მიერთება: Rotalock ვენტილებით — შეწოვა 1 3/4" / დაჭირხვნა 1 1/4"
• კორპუსის ზომები: 264 × 284 × 546 mm (სიგრძე×სიგანე×სიმაღლე)  |  ნეტო წონა: 59 kg

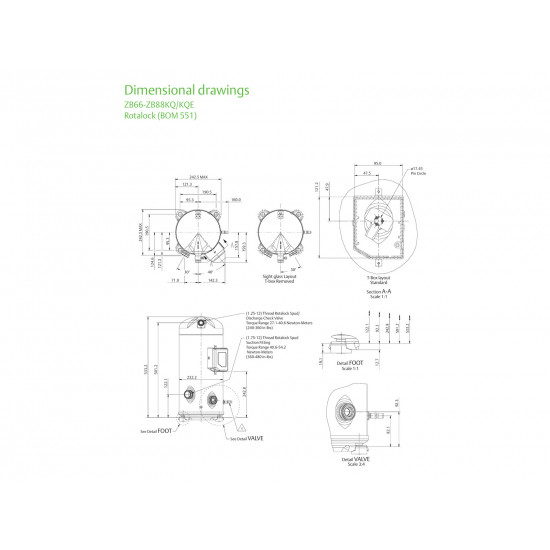

• მონტაჟი: სამაგრი ხვრელების დაშორება 190,5 × 190,5 mm (4 × Ø19 mm) — ზომებიანი ტექნიკური ნახაზი იხილეთ მე-2 სურათზე
• ზეთი: POE (ეთერული), 3,25 L ქარხნული შევსება
• Rotalock-ის მოჭერის მომენტი: დაჭირხვნა 27,1-40,6 Nm · შეწოვა 40,6-54,2 Nm

• 🔧 შეამოწმეთ ფაზების თანმიმდევრობა. სპირალური კომპრესორი მხოლოდ ერთი მიმართულებით კუმშავს. საპირისპირო ბრუნვისას წნევა არ იზრდება და ხმაური მატულობს. ამ შემთხვევაში ორ ფაზას ადგილი შეუცვალეთ და ხელახლა სცადეთ.
• Rotalock-ის რაკორები მოუჭირეთ ახალი პროკლადკით და მითითებული მომენტით; ძველი პროკლადკით მონტაჟი გაჟონვის ყველაზე ხშირი მიზეზია.
• POE ზეთი ტენს იწოვს: კომპრესორი გახსენით უშუალოდ მონტაჟის წინ. სისტემა დიდხანს ნუ დატოვებთ ატმოსფეროსთვის ღიად და დამუხტვამდე გააკეთეთ ღრმა ვაკუუმი.
• გარემოს დაბალ ტემპერატურაზე გამოიყენეთ კარტერის ტენი. ცივი გაშვებისას ზეთში შერეული თხევადი ფრეონი საკისრებს აზიანებს.
