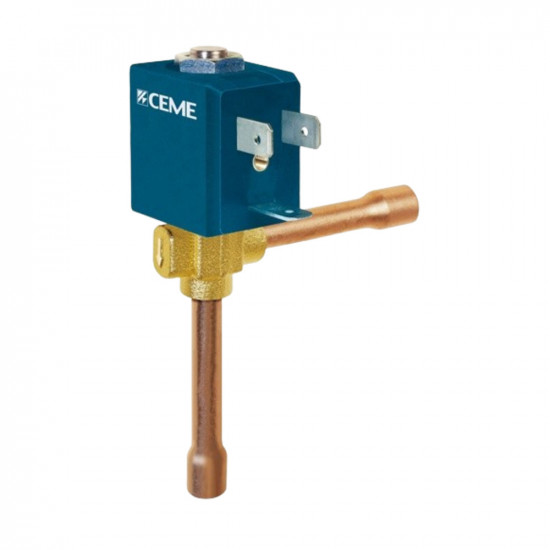

CEME CM-5925TE20D1W7 სოლენოიდური კლაპანი – 90° კუთხური ტიპი, 1/4" ODF მისარჩილი, ნორმალურად დახურული, Kv 0,120

CEME CM-5925TE20D1W7 არის სამაცივრო და კონდიციონირების კონტურებში სითხის ხაზის ელექტრულად გამღები და ჩამკეტი 2-სვლიანი ნორმალურად დახურული (NC) სოლენოიდური კლაპანი. 90° კუთხური კორპუსის წყალობით შესასვლელი გვერდიდან, გამოსასვლელი კი ქვემოდან უერთდება — ვიწრო ხაზებზე მუხლის საჭიროება აღარ არის. მიერთება 1/4" ODF მისარჩილია, ორიფისის დიამეტრი Ø2,0 mm, Kv მნიშვნელობა 0,120 m³/h. კატუშკა და კონექტორი კომპლექტშია.

სითხის ხაზს ელექტრულად ხსნის და კეტავს — კომპრესორის გაჩერებისას ხელს უშლის მიგრაციას

სითხის ხაზზე სოლენოიდური კლაპანის მთავარი ფუნქციაა pump-down სქემის განხორციელება. როცა თერმოსტატი დაყენებულ ტემპერატურას მიაღწევს, კლაპანი იკეტება, კომპრესორი ისპარიტელიდან ფრეონს ამოქაჩავს და დაბალი წნევის პრესოსტატით ჩერდება. ამგვარად გაჩერებისას ისპარიტელში სითხის მიგრაცია (migration) არ ხდება; გაშვებისას კომპრესორში სითხე არ ხვდება, გაჟონვისა და კარტერში ზეთის განზავების რისკი მცირდება.

ნორმალურად დახურული (NC) ნიშნავს, რომ კატუშკაზე ძაბვის არარსებობისას კლაპანი დახურულია. ელექტროენერგიის გათიშვისას ხაზი თავისით იკეტება — ეს უსაფრთხო მდგომარეობაა. კორპუსი თითბრისაა, შიდა დეტალები — უჟანგავი ფოლადის; პროკლადკა PTFE-საგან არის დამზადებული, ამიტომ მუშაობს −45 °C-მდე.

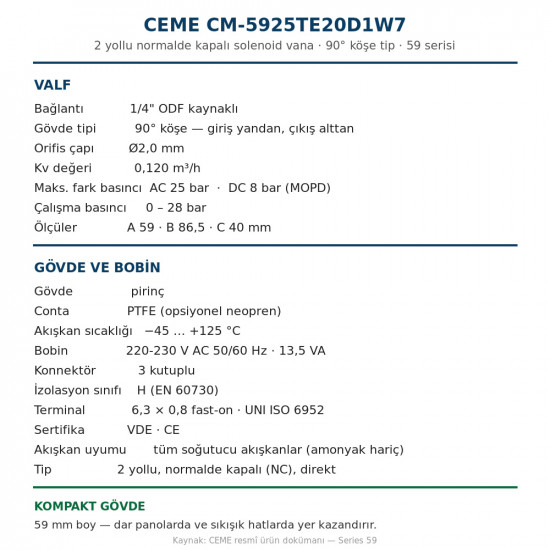

ტექნიკური მახასიათებლები (CEME Series 59-ის ოფიციალური დოკუმენტაცია)

• მოდელი: CEME CM-5925TE20D1W7 · Series 59
• მიერთება: 1/4" ODF მისარჩილი, ორივე ბოლო ერთი ზომის
• ორიფისის დიამეტრი: Ø2,0 mm · Kv: 0,120 m³/h
• მაქს. სამუშაო წნევათა სხვაობა (MOPD): AC 25 bar · DC 8 bar
• სამუშაო წნევა: 0 – 28 bar
• ზომები: A 59 · B 86,5 · C 40 mm
• კორპუსი: თითბერი · შიდა დეტალები უჟანგავი ფოლადი
• პროკლადკა: PTFE (ოფციურად ნეოპრენი)
• მაცივარაგენტის ტემპერატურა: −45 … +125 °C · გარემოს ტემპერატურა: −30 … +80 °C
• თავსებადი მაცივარაგენტები: ყველა მაცივარაგენტი — ამიაკის (NH₃) გარდა
• კატუშკა: 220-230 V AC 50/60 Hz · 13,5 VA · იზოლაციის კლასი H (EN 60730)
• ელექტრული მიერთება: 6,3 × 0,8 fast-on კლემა · 3-პოლუსიანი კონექტორი, IP65 (DIN 43650A / UNI ISO 4400)
• ტიპი: 2-სვლიანი, ნორმალურად დახურული (NC), პირდაპირი მოქმედების

კომპლექტაცია

კლაპანის კორპუსს ერთად მოყვება კატუშკა, 3-პოლუსიანი კონექტორი და წყლისა და ტენისგან დამცავი ნაკრები. სამონტაჟო კრონშტეინი ოფციურია.

• 🔧 ნაკადის მიმართულება სავალდებულოა: კორპუსზე არსებული ისარი ნაკადის მიმართულებას აჩვენებს. შებრუნებულად დაყენებული სოლენოიდური კლაპანი ან საერთოდ არ იღება, ან არ იკეტება — მონტაჟამდე შეამოწმეთ ისარი.
• 🔧 სამონტაჟო პოზიცია: კლაპანი დააყენეთ ისე, რომ კატუშკა ზემოთ იყოს მიმართული, ჰორიზონტალურ მილზე. თუ კატუშკა ქვემოთაა მიმართული, გული სიმძიმის ძალით ადგილზე ვერ ჯდება და კლაპანი წყობიდან გამოდის.
• ⚠️ რჩილვის გაფრთხილება: რჩილვისას კატუშკა აუცილებლად მოხსენით და კორპუსი სველი ქსოვილით შეახვიეთ. კატუშკის გრაგნილი და შიდა პროკლადკები ზედმეტი სიცხისგან შეუქცევად ზიანდება.
• ⚠️ ნუ გადააჭარბებთ MOPD-ის ზღვარს: კლაპანის გასაღებად შესასვლელსა და გამოსასვლელს შორის წნევათა სხვაობა 25 bar-ზე ნაკლები უნდა იყოს. მაღალი წნევათა სხვაობისას კლაპანი არ იღება, მაშინაც კი, თუ კატუშკაზე ძაბვა მიეწოდება.
• სამონტაჟო ადგილი: სითხის ხაზზე, ფილტრ-ოსუშიტელის შემდეგ, ტრვ-მდე. თუ წინ სმოტროვოე სტეკლოს დააყენებთ, ნაკადის შეწყვეტა თვალით ჩანს.
• კატუშკა მუდმივად ძაბვის ქვეშაა და შეხებით ცხელია; ეს ნორმალურია. იზოლაციის კლასი H-ის წყალობით ის გრაგნილის მაღალ ტემპერატურას უძლებს.
