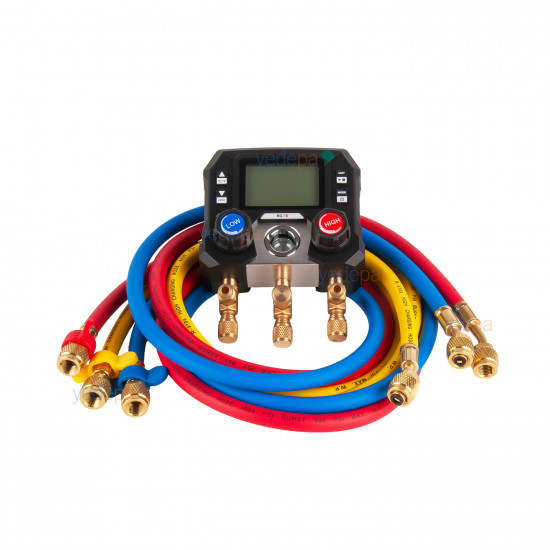

Artiko MG-10A ციფრული კოლექტორი, სრული ნაკრები – 88 ფრეონი, 800 psi, A2L ალის ხატულა, 3 შლანგით

Artiko MG-10A სამაცივრო და კონდიციონერების სერვისში წნევის, ტემპერატურის, superheat-ისა და subcooling-ის მნიშვნელობებს ერთ ეკრანზე აჩვენებს. ეს არის ციფრული კოლექტორის ნაკრები. ნაკრებში შედის 3 შლანგი და სატარებელი ჩანთა — ყუთიდან ამოღებისთანავე შეგიძლიათ ობიექტზე წასვლა.

იმუშავეთ ფრეონების ცხრილის დაზეპირების გარეშე — აირჩიეთ ფრეონი, superheat და subcooling ეკრანზეა

ანალოგურ კოლექტორზე ჯერ წნევას კითხულობთ, შემდეგ ფრეონის გაჯერების ცხრილს უყურებთ და ტემპერატურულ სხვაობას გონებაში ითვლით. MG-10A ამას თქვენ ნაცვლად აკეთებს: 88 ფრეონის გაჯერების მრუდი ხელსაწყოს მეხსიერებაშია ჩაწერილი. ფრეონს სიიდან ირჩევთ, ხელსაწყო ამ ფრეონის მიხედვით ითვლის გაჯერების ტემპერატურას და გადახურების (superheat) და გადაცივების (subcooling) მნიშვნელობებს პირდაპირ აჩვენებს.

პრაქტიკაში ეს დამუხტვისა და დიაგნოსტიკის დროს გამორიცხავს ცხრილში ყურებას და გამოთვლის შეცდომას. ტრვ-ს რეგულირების, კაპილარიანი სისტემის დამუხტვის ან ფრეონის ნაკლებობის დიაგნოსტიკისას გაზომვის დრო საგრძნობლად მცირდება.

ტექნიკური მახასიათებლები (პროდუქტის ინსტრუქცია, ნაწილი 4.2)

• მოდელი: Artiko MG-10A (ხელსაწყოს კორპუსსა და ყუთზე აღნიშნულია როგორც MG-10; MG-10A შლანგებიანი ნაკრების კონფიგურაციაა)
• წნევის გაზომვის დიაპაზონი: −14,5 … 800 psi (ვაკუუმიდან მაღალ წნევამდე ერთი ხელსაწყოთი)
• წნევის გარჩევადობა: 0,5 psi
• წნევის სიზუსტე: ±0,5 %FS
• წნევის ერთეულები: kPa · MPa · psi · inHg · bar · kg/cm²
• ტემპერატურის ერთეული: °C / °F
• ფრეონების ბიბლიოთეკა: 88 ფრეონი (R410A, R32, R134a, R22, R404A, R407C და სხვა)
• A2L გაფრთხილება: აალებადი (A2L) ფრეონის არჩევისას ეკრანზე ციმციმებს ალის ხატულა — ვიზუალური უსაფრთხოების გაფრთხილება R32, R454B და მსგავს ფრეონებთან მუშაობისას

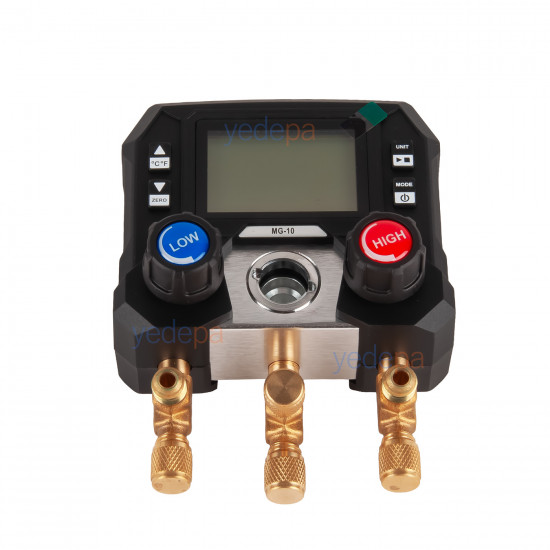

• არხი: 2-არხიანი (ლურჯი — დაბალი წნევა / წითელი — მაღალი წნევა)
• სამუშაო ტემპერატურა: −10 … +50 °C | შენახვა: −20 … +60 °C | ტენიანობა: %35 … %85 RH
• კვება: 3 × AAA ელემენტი, დაახლოებით 6 თვე მუშაობა

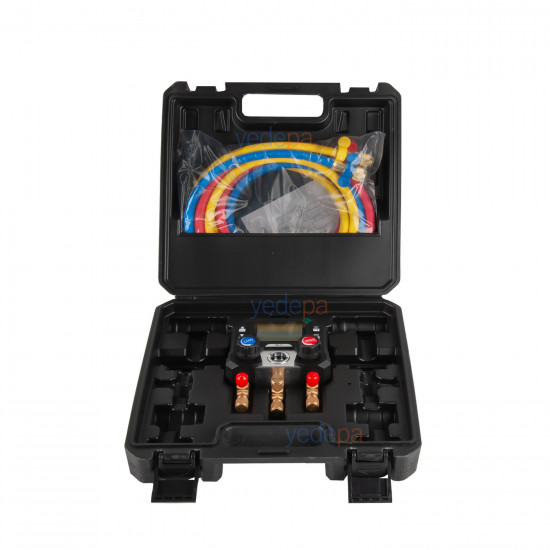

• ნაკრების შემადგენლობა: ციფრული კოლექტორის კორპუსი · 3 ფრეონის შლანგი · ტემპერატურის ზონდი · სატარებელი ჩანთა · ექსპლუატაციის ინსტრუქცია

• 🔧 800 psi-ზე მეტი წნევისას ეკრანზე დაინახავთ OL-ს. ეს გაუმართაობა არ არის, არამედ გაზომვის დიაპაზონის გადაჭარბების გაფრთხილებაა — ეს ინსტრუქციის შენიშვნაა.
• superheat-ის გაზომვისას ზონდი შეწოვის ხაზზე, subcooling-ის გაზომვისას კი სითხის ხაზზე მაგრდება. ზონდი მილის ზედა ნახევარზე მომჭერით დაამაგრეთ და აუცილებლად დააიზოლეთ; წინააღმდეგ შემთხვევაში გარემოს ტემპერატურა ჩვენებას დაამახინჯებს.
• ⚠️ A2L ფრეონებთან (R32, R454B, R1234yf) მუშაობისას, როცა ეკრანზე ალის ხატულა აინთება, ყურადღება მიაქციეთ სათავსოს ვენტილაციას და ნაპერწკლის წყაროებს.
• ელემენტების გაფრთხილება: გაზომვის გადახრისას ჯერ ელემენტები შეცვალეთ — ელემენტების დაბალი ძაბვა წნევის დატჩიკის ჩვენებას აცდენს.
• ვაკუუმის კონტროლი: რადგან ხელსაწყო −14,5 psi-მდე ზომავს, ვაკუუმის დონის კონტროლი შეგიძლიათ ამ ხელსაწყოთი, ცალკე ვაკუუმმეტრის გარეშე.
