Artiko ინვერტორული მაცივრისა და კონდიციონერის სატესტო მოწყობილობა – ეკრანით, ინვერტორული კომპრესორი · 5-სადენიანი DC მოტორი · EEV · Pulse კლაპანი

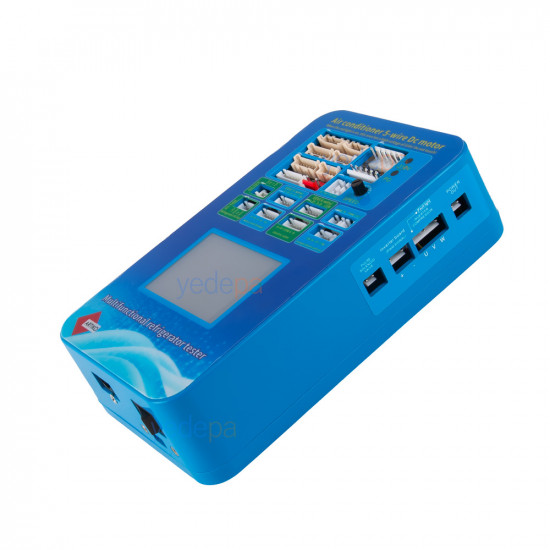

Artiko ინვერტორული მაცივრისა და კონდიციონერის სატესტო მოწყობილობა არის ეკრანიანი სატესტო მოწყობილობა, რომელიც ინვერტორულ (ცვლადი სიხშირის) მაცივრებსა და კონდიციონერებში ადგილზე იმის დასადგენად გამოიყენება, თუ რომელ ნაწილშია დაზიანება. კომპრესორიდან ვენტილატორის მოტორამდე, ელექტრონული ტრვ-დან ტემპერატურის დატჩიკამდე, წრედის ნაწილების სისტემის დაშლის გარეშე, სათითაოდ ამუშავებისა და დაკვირვების საშუალებას გაძლევთ.

ინვერტორული მაცივრისა და კონდიციონერის დაზიანების დიაგნოსტიკა ერთი მოწყობილობით

ინვერტორულ სისტემებში ყველაზე მეტ დროს შემდეგი კითხვა გვართმევს: დაზიანება პლატაშია, კომპრესორში თუ მოტორში? ჩვეულებრივი ტესტერი ამ კითხვას ვერ პასუხობს, რადგან ინვერტორული კომპრესორი და DC მოტორები ბრუნვას მხოლოდ სწორი სიგნალისა და ძაბვის მიწოდებისას იწყებენ. ეს მოწყობილობა ამ სიგნალს თავად გამოიმუშავებს: ნაწილს პირდაპირ კვებავს და ამუშავებს, ეკრანზე აჩვენებს ძაბვას (V), დენს (A) და სიხშირეს (Hz).

რას იძლევა ეკრანი. ინდიკატორის გარეშე სატესტო ხელსაწყოები მხოლოდ "დატრიალდა / არ დატრიალდა" ინფორმაციას იძლევიან. ამ მოდელში ეკრანიდან შეგიძლიათ სამუშაო დენის წაკითხვა, ხოლო სიხშირის გაზრდითა და შემცირებით კომპრესორის ქცევის კონტროლი სიხშირის თითოეულ დიაპაზონში. თუ დენი ნორმალურ ფარგლებშია, ნაწილი გამართულია და დაზიანება პლატაშია — დიაგნოზი აქედან ზუსტდება.

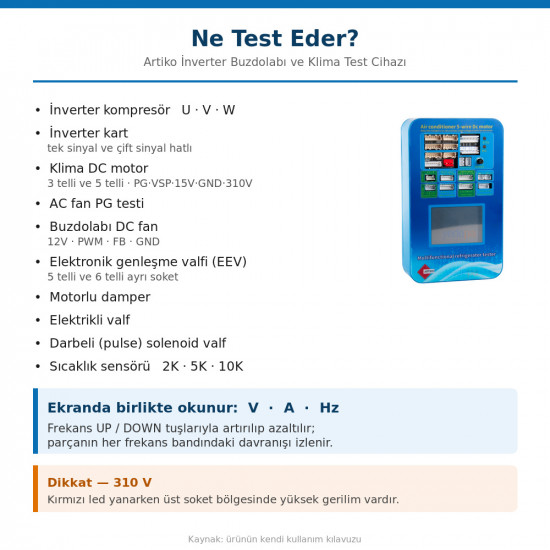

შესამოწმებელი ნაწილები და სოკეტების სტრუქტურა

• ინვერტორული კომპრესორი: U · V · W გამოსავალი, დაზიანების (fault) გამაფრთხილებელი ნათურით
• ინვერტორული პლატა: ერთსიგნალიანი და ორსიგნალიანი ხაზის მქონე პლატის ტესტი · ცალკე PWM სიგნალის შესასვლელი (+/−)

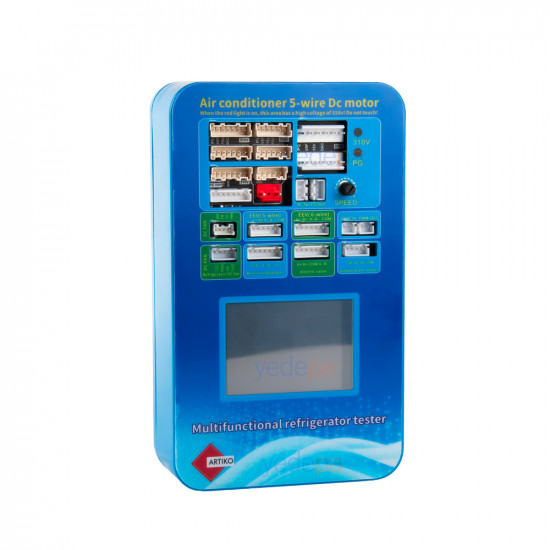

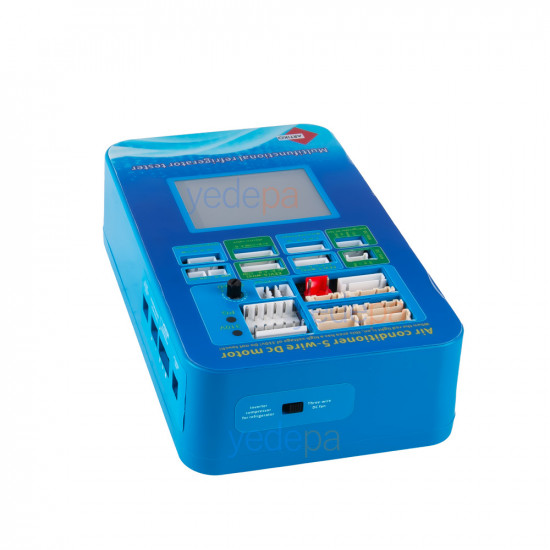

• კონდიციონერის DC მოტორი: 3-სადენიანი და 5-სადენიანი მოტორებისთვის ექვსი ცალკე სოკეტი — PG · VSP · 15V · GND · 310V პინების განლაგება · დამატებით AC fan PG test სოკეტი
• მაცივრის DC ვენტილატორი: 12V · PWM · FB · GND · დამატებითი DC FAN სოკეტი (GND · FB · 12V · PWM)
• ელექტრონული ტრვ (EEV): 5-სადენიანი და 6-სადენიანი ცალკე სოკეტი (A+ B+ A− B− COM)
• ძრავიანი დემპერი: A+ B+ A− B− HE
• ელექტრო კლაპანი: A+ B+ COM A− B−
• იმპულსური (pulse) სოლენოიდური კლაპანი: დადებითი და უარყოფითი იმპულსი ცალ-ცალკე მიეწოდება
• ტემპერატურის დატჩიკი: 2K · 5K · 10K + COM გამომყვანები
• სხვა: PWM IN / PWM OUT · POWER OUT · ბრუნების რეგულირებისთვის SPEED პოტენციომეტრი · 310V და PG მდგომარეობის LED-ები

ინსტრუქციაში ასევე აღნიშნულია, რომ იმავე სოკეტებით შესაძლებელია გამწოვის ინვერტორული მოტორისა და სარეცხი მანქანის ინვერტორული მოტორის შემოწმებაც.

ეკრანი და გამოყენება

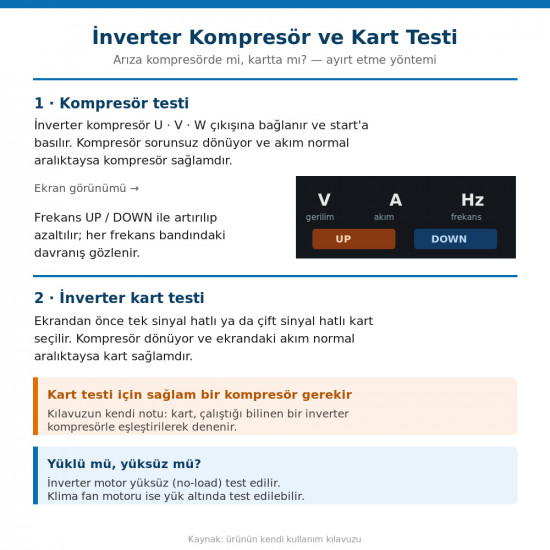

• ინვერტორული კომპრესორის ტესტი: ეკრანზე V · A · Hz ერთად ჩანს; UP / DOWN ღილაკებით სიხშირე იზრდება და მცირდება.
• ინვერტორული პლატის ტესტი: ჯერ ირჩევა ერთი სიგნალი ან ორი სიგნალი, შემდეგ იკითხება ვოლტმეტრისა და ამპერმეტრის მნიშვნელობები.

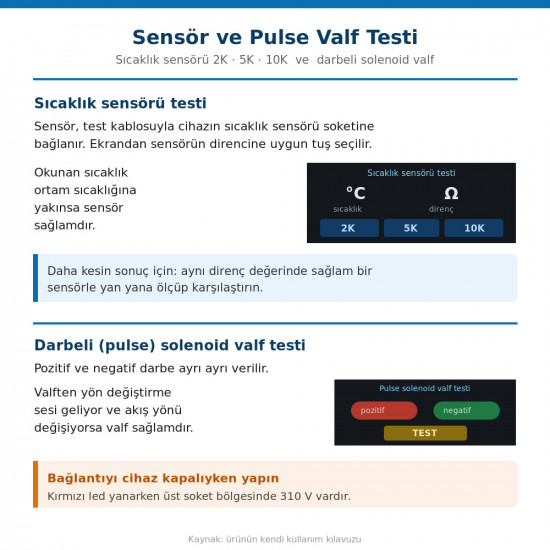

• Pulse კლაპანის ტესტი: დადებითი და უარყოფითი იმპულსი ცალ-ცალკე მიეწოდება; თუ კლაპანიდან ისმის მიმართულების გადართვის ხმა და ნაკადის მიმართულება იცვლება, კლაპანი გამართულია.
• პულტი სამღილაკიანია: start · pause · return.

• ⚠️ 310 V გაფრთხილება: როგორც მოწყობილობაზეა პირდაპირ მითითებული — წითელი LED-ის ანთებისას ზედა სოკეტების ზონაში არის 310 V მაღალი ძაბვა, არ შეეხოთ. შეერთებები ყოველთვის გამორთულ მოწყობილობაზე შეასრულეთ.
• 🔧 ინვერტორული პლატის ტესტისთვის საჭიროა გამართული კომპრესორი. ინსტრუქციის შენიშვნა: პლატის ტესტისას პლატას უერთდება ცნობილად მუშა ინვერტორული კომპრესორი; თუ კომპრესორი ბრუნავს და დენი ნორმალურ ფარგლებშია, პლატა გამართულია.
• 🔧 ინვერტორული მოტორი მოწმდება დატვირთვის გარეშე (no-load); კონდიციონერის ვენტილატორის მოტორი კი შეიძლება შემოწმდეს დატვირთვით.
• ტემპერატურის დატჩიკის გაზომვა: დატჩიკი უერთდება 2K / 5K / 10K გამომყვანებს და წაკითხული წინაღობა შედარდება გარემოს ტემპერატურისთვის მოსალოდნელ მნიშვნელობას. უფრო ზუსტი შედეგისთვის რეკომენდებულია გამართულ დატჩიკთან გვერდიგვერდ გაზომვა.

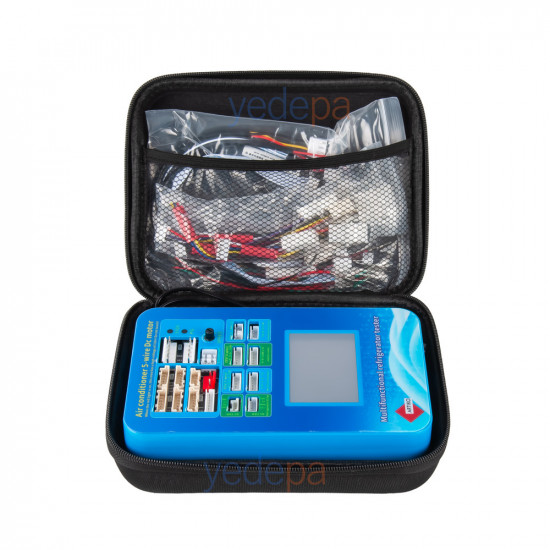

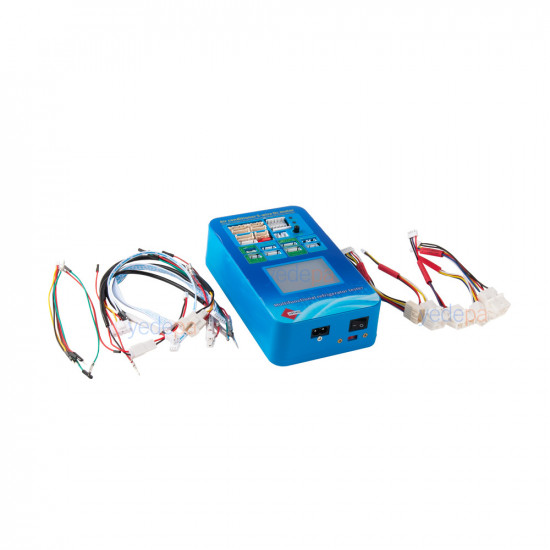

• კომპლექტაცია: მოწყობილობა, სატარებელი ჩანთა და მრავალსოკეტიანი სატესტო კაბელების ნაკრები ერთად მოეწოდება. ქსელის კაბელი figure-8 (IEC C7) ტიპისაა; მოწყობილობაზე არის ჩამრთველ-გამომრთველი და დაუკრავი.
