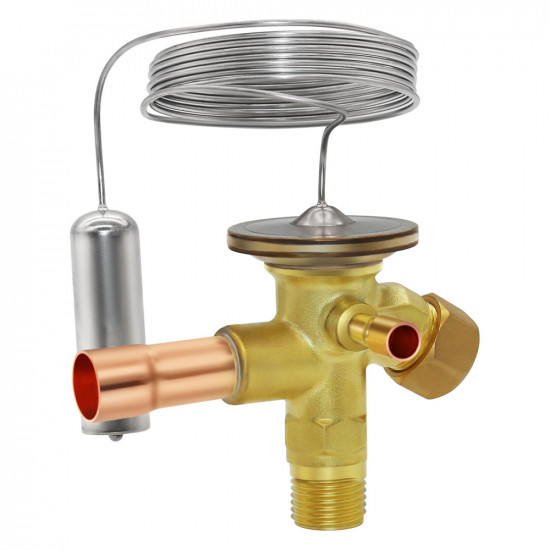

Sanhua RFKH08E-6.1-52A ტრვ (ტერმორეგულირებადი ვენტილი) – R448A/R449A, გარე გათანაბრებით, 1/2" სარჩილავი გამოსასვლელი, 6,1 USRT

Sanhua RFKH08E-6.1-52A არის R448A / R449A ფრეონებისთვის დამზადებული ტრვ (ტერმორეგულირებადი ვენტილი, TXV). ის ისპარიტელში შემავალი ფრეონის ხარჯს მუდმივად არეგულირებს ისპარიტელის გამოსასვლელზე არსებული გადახურების (superheat) მიხედვით.

გარე გათანაბრების (E) კორპუსი: სწორი გადახურება წნევის ვარდნის მქონე ისპარიტელებში

მოდელის სახელში ასო E მიუთითებს გარე გათანაბრების მიერთებაზე. შიდა გათანაბრების ვენტილი ორიენტირად იღებს ისპარიტელის შესასვლელზე არსებულ წნევას; თუ ისპარიტელში წნევის მნიშვნელოვანი ვარდნაა, ეს ორიენტირი მცდარია და ვენტილი საჭიროზე ნაკლებად იღება. გარე გათანაბრების ვენტილი კი 1/4" გათანაბრების ხაზით ზომავს ისპარიტელის გამოსასვლელზე არსებულ რეალურ წნევას და გადახურებას სწორად ინარჩუნებს.

მრავალკონტურიან (multi-circuit) ისპარიტელებში, დისტრიბუტორიან (distributor) სისტემებში და გრძელ ისპარიტელებში გარე გათანაბრების ვენტილის გამოყენება სავალდებულოა.

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet R2511)

• მოდელი: Sanhua RFKH08E-6.1-52A | Sanhua-ს ნაწილის ნომერი: 10201036002
• ფრეონი: R448A / R449A
• ნომინალური სიმძლავრე: 6,1 USRT (≈ 21,5 kW)
• გათანაბრების ტიპი: გარე გათანაბრება (external equalizer)
• მიერთებები: შესასვლელი 3/8" flare (გაიკაზე) · გამოსასვლელი 1/2" სარჩილავი (solder) · გათანაბრების ხაზი 1/4" სარჩილავი
• აორთქლების ტემპერატურის დიაპაზონი: −40 … +10 °C (Range N)
• MOP: არ აქვს — ეს ვარიანტი იწარმოება MOP ფუნქციის გარეშე (Tab. A)
• მაქს. სამუშაო წნევა (PS): 4,6 MPa (46 ბარი)
• გარემოს ტემპერატურა: −35 … +55 °C | ფრეონის ტემპერატურა: −40 … +70 °C
• კაპილარი: 1,5 მ, უჟანგავი ფოლადის კაპილარი და თერმობალონი (bulb)
• თერმული შევსება: ჯვარედინი შევსება (cross charge) — სტაბილური გადახურება აორთქლების მთელ დიაპაზონში

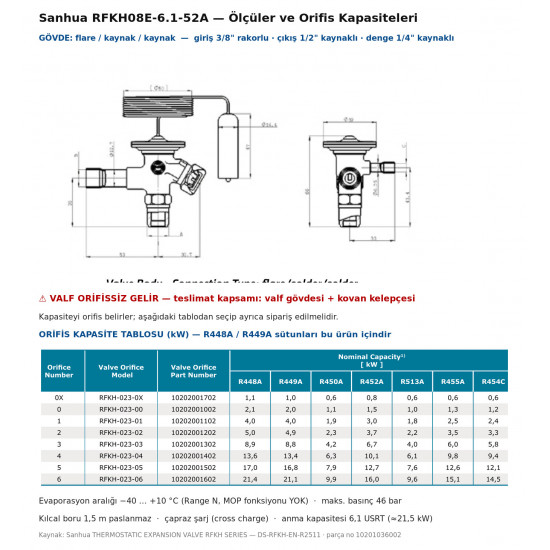

• ⚠️ ორიფისი კომპლექტში არ შედის. Datasheet-ის მიხედვით მიწოდების კომპლექტი: ვენტილის კორპუსი + თერმობალონის სამაგრი. სიმძლავრეს ორიფისი განსაზღვრავს და ის ცალკე უნდა შეუკვეთოთ (0X ~ 6, ხელმისაწვდომია ჩვენს საიტზე). ორიფისების სიმძლავრე R448A-სთვის: 0X 1,1 · 0 2,1 · 1 4,0 · 2 5,0 · 3 8,9 · 4 13,6 · 5 17,0 · 6 21,4 kW — სრული ცხრილი მე-2 სურათზეა
• სერტიფიკატები: UL/CSA · PED დეკლარაცია

• 🔧 კოდის გაშიფვრა: RFKH = ტრვ (ტერმორეგულირებადი ვენტილი) · 08 = R448A/R449A · E = გარე გათანაბრება · 6.1 = ნომინალური სიმძლავრე (USRT) · 52A = ვარიანტის/მიერთების თანრიგი.
• ℹ️ "A" სუფიქსი ახალ თაობაზე მიუთითებს. Sanhua-მ RFKH სერია განაახლა; მიმდინარე კატალოგში ყველა კოდი A სუფიქსით ქვეყნდება. A-ს გარეშე ძველი კოდები ამ ვერსიებმა ჩაანაცვლა.
• 🔧 თერმობალონი (bulb) სწორად დაამაგრეთ: ის მაგრდება შეწოვის მილზე, ჰორიზონტალურ უბანზე, საათის 3 ან 4 პოზიციაზე, მილთან სრული კონტაქტით; ზემოდან ეხვევა იზოლაცია. მილის ქვედა მხარეს (საათის 6 პოზიცია) დამაგრებისას ზეთის დაგროვება მცდარ ჩვენებას იწვევს.
• გათანაბრების ხაზი მიუერთეთ ისპარიტელის გამოსასვლელს, თერმობალონის უშუალოდ შემდეგ; დახშული ან მიუერთებელი ხაზი ვენტილის მუშაობას სრულიად არღვევს.
• რჩილვისას ვენტილის კორპუსი გააგრილეთ სველი ქსოვილით და გაატარეთ აზოტი; ზედმეტი სიცხე აზიანებს შიდა პროკლადკას და ორიფისს.
• ⚠️ ფრეონთან თავსებადობა: ეს ვენტილი შევსებულია R448A/R449A-სთვის. R404A ან R134a სისტემაში არ უნდა იქნას გამოყენებული — თერმული შევსება განსხვავებულია და გადახურების კონტროლი ირღვევა.
