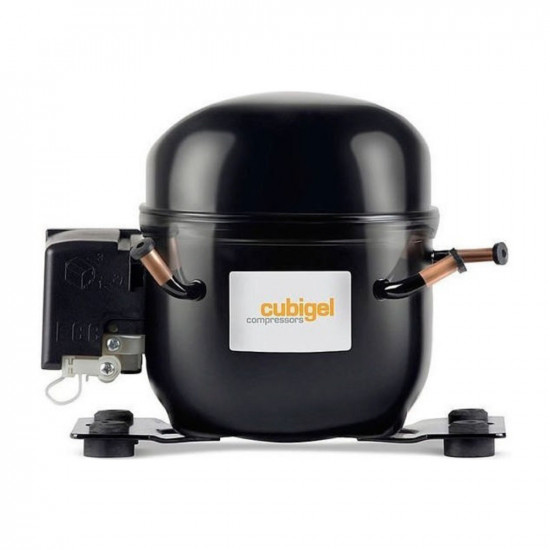

Cubigel NUF45NA ჰერმეტული კომპრესორი – 1/8 HP, R290, LMBP 224 W

Cubigel NUF45NA არის 1/8 HP ჰერმეტული პორშნევოი კომპრესორი. იგი შექმნილია სავაჭრო სამაცივრო მოწყობილობებისთვის, როგორიცაა მცირე მოცულობის მოროზილნიკი, ნაყინის მაცივარი და დაბალტემპერატურული სამაცივრო კარადა. მუშაობს R290 (პროპანი)-ზე. ცილინდრის მოცულობაა 4,5 cm³, ხოლო ASHRAE LMBP პირობებში გაგრილების სიმძლავრე 224 W (764 BTU/h)-ია.

R290 პროპანზე მომუშავე LMBP კომპრესორი: მუშაობის ფართო დიაპაზონი მცირე მოროზილნიკებისა და სამაცივრო კარადებისთვის

NUF45NA მიეკუთვნება LMBP (დაბალი-საშუალო უკუწნევის) კლასს და მუშაობს −40 °C-დან 0 °C-მდე აორთქლების ტემპერატურებზე. ერთი და იგივე კომპრესორი გამოიყენება როგორც მოროზილნიკებში, ისე დაბალტემპერატურულ სამაცივრო სისტემებში. RSCR (რაბოჩი კონდენსატორიანი) ძრავა მცირე დენს მოიხმარს და LMBP ASHRAE პირობებში COP 1,84-ით ეფექტურად მუშაობს. კორპუსი შესაფერისია სტატიკური ან ვენტილატორიანი გაგრილებისთვის და განკუთვნილია კაპილარიანი სისტემებისთვის. პროპანის GWP მაჩვენებელი 3-ია. მასზე F-Gaz შეზღუდვები არ ვრცელდება და შესაფერისი არჩევანია მცირე დამუხტვის სისტემებისთვის.

ძირითადი ტექნიკური მახასიათებლები და აღჭურვილობა

• მარკა / მოდელი: Cubigel NUF45NA
• ფრეონი: R290 (პროპანი) · R290-ისა და R600a-სთვის EN 60335-2-34 აფეთქებაუსაფრთხოების სერტიფიკატით
• გამოყენება: LMBP (დაბალი-საშუალო უკუწნევა) · აორთქლება −40 … 0 °C
• ცილინდრის მოცულობა: 4,50 cm³ · დიამეტრი 18,99 mm · სვლა 16,00 mm
• ძრავა: RSCR (რაბოჩი კონდენსატორიანი)
• კვება: 220-240 V / 50 Hz ერთფაზა · სამუშაო დიაპაზონი 187-254 V
• გაგრილება: სტატიკური ან ვენტილატორიანი · გაფართოება: კაპილარი
• ზეთი: ISO VG 10 ესტერული, 180 cm³

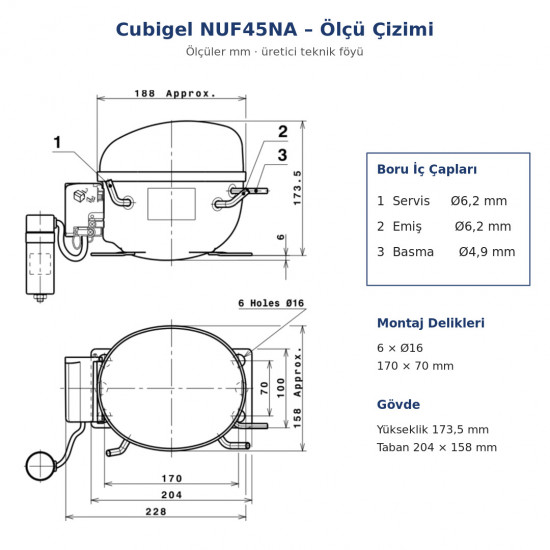

• მილების შიდა დიამეტრები: სერვისის Ø6,2 · შეწოვის Ø6,2 · დაჭირხნის Ø4,9 mm
• ზომები: სიმაღლე 173,5 mm · ფუძე 204 × 158 mm (კლემების კოლოფით 228 mm)
• სამონტაჟო ხვრელები: 6 × Ø16 (170 × 70 mm)
• წონა: 9,0 kg · გარემოს მაქს. ტემპერატურა 43 °C

წარმადობა (ASHRAE, კონდენსაცია +55 °C)

ASHRAE: სითხის, გარემოსა და შეწოვის ტემპერატურა 32 °C. CECOMAF LMBP პირობებში (−25 °C, სითხე 55 °C): 168 W, მოხმარებული სიმძლავრე 117 W, COP 1,43. აორთქლების ტემპერატურის შემცირებასთან ერთად სიმძლავრე მცირდება; შეარჩიეთ კამერის სამიზნე ტემპერატურის მიხედვით.

ელექტრო აღჭურვილობა (მწარმოებლის რეფერენსები)

• რაბოჩი კონდენსატორი: 4 µF 450 V
• რელე: PTC K100 (200-240 V · 14 Ω)
• თერმული დამცავი: B60-125 (6 A · გათიშვა / ჩართვა 125 / 61 °C)

• 🔥 R290 აალებადი ფრეონია (A3 კლასი). შედუღება, გაჟონვის შემოწმება და ფრეონით დამუხტვა უნდა შესრულდეს აალებადი მაცივარაგენტების წესების დაცვით. სავალდებულოა ვენტილირებადი სივრცე, ნაპერწკლის წყაროს არარსებობა და დამუხტვის ლიმიტების დაცვა. ეს კომპრესორი განკუთვნილია მხოლოდ R290 სისტემებისთვის.
• 🔧 შეცვლისას: RSCR შეერთებისას რაბოჩი კონდენსატორი და PTC რელე ერთად გამოიყენება. ძველი კომპრესორის ფრეონი, გამოყენების კლასი და სამონტაჟო ხვრელებს შორის მანძილი შეადარეთ ზომების ნახაზს.
• გამოყენების ზღვარი: ეს მოდელი არის LMBP და განკუთვნილია კაპილარიანი სისტემებისთვის. იგი არ გამოიყენება წყლის დისპენსერებსა და კონდიციონერის ტიპის (HBP) სისტემებში, სადაც აორთქლების ტემპერატურა 0 °C-ს აღემატება.
