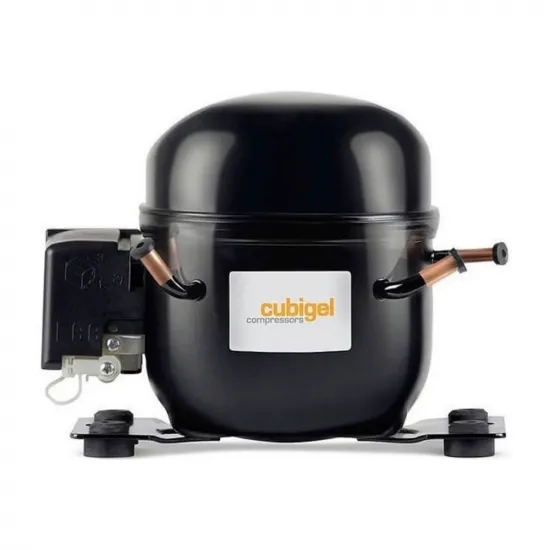

Cubigel NFT40NA герметичный компрессор – 1/8 HP, R290, LMBP 200 W

Cubigel NFT40NA — герметичный поршневой компрессор 1/8 HP, выпускаемый для торгового холодильного оборудования: небольших морозильных шкафов, витрин для мороженого, мини-баров и низкотемпературных холодильных шкафов. Работает на R290 (пропан); при рабочем объёме 4,0 см³ обеспечивает холодопроизводительность 200 W (682 BTU/h) в условиях ASHRAE LMBP. Компактный корпус F весом 6,9 кг примерно на 3 кг легче серии NUF и при высоте 169 мм помещается в узкие машинные отсеки.

LMBP-компрессор на пропане R290: лёгкий корпус для небольших морозильных и холодильных шкафов

NFT40NA относится к классу LMBP (низкое-среднее давление кипения) и может работать при температурах кипения от −40 °C до 0 °C; один и тот же компрессор можно использовать как в морозильных, так и в низкотемпературных холодильных применениях. Двигатель RSCR (с рабочим конденсатором) потребляет малый ток (номинально 0,60 A) и эффективно работает с COP 1,70 в условиях LMBP ASHRAE. Рассчитан на системы с капиллярной трубкой (капилляр); используется со статическим или вентиляторным охлаждением. Значение GWP пропана равно 3; это подходящий вариант для систем с малой заправкой, на которые не распространяются ограничения F-Gas.

Основные технические характеристики и комплектация

• Бренд / модель: Cubigel NFT40NA
• Хладагент: R290 (пропан)
• Применение: LMBP (низкое-среднее давление кипения) · кипение −40 … 0 °C · конденсация макс. 60 °C
• Рабочий объём: 4,0 см³
• Двигатель: RSCR (с рабочим конденсатором) · номинальный ток 0,60 A
• Питание: 220-240 V / 50 Hz однофазное · рабочий диапазон 187-254 V
• Дросселирование: капиллярная трубка (капилляр)
• Масло: POE (эфирное), 150 см³

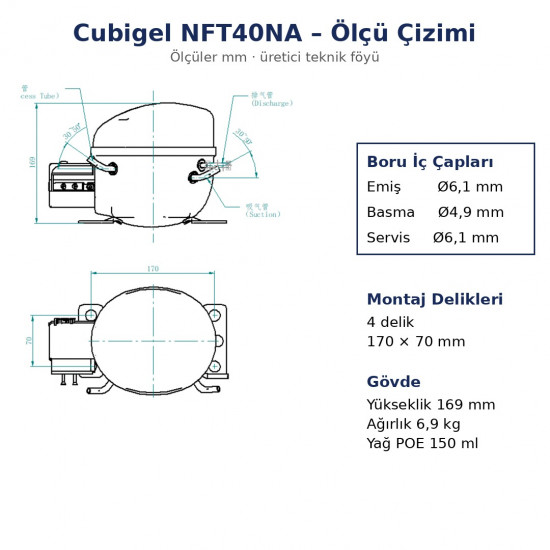

• Внутренние диаметры патрубков: всасывающий Ø6,1 · нагнетательный Ø4,9 · сервисный Ø6,1 мм (медь)
• Размеры: высота 169 мм · монтажные отверстия: 4 отверстия, 170 × 70 мм
• Вес: 6,9 кг (с маслом) · температура окружающей среды 10 … 43 °C
• Предельные значения: температура обмотки макс. 130 °C · корпус 95 °C · нагнетаемый газ 110 °C

Номинальная производительность (ASHRAE LMBP)

Кипение −23,3 °C / конденсация +54,4 °C (окружающая среда, всасывание и переохлаждение 32,2 °C): холодопроизводительность 200 W (682 BTU/h), потребляемая мощность 117,6 W, COP 1,70. С понижением температуры кипения производительность снижается; подбирайте компрессор по целевой температуре камеры.

Электрооборудование (ссылки производителя)

• Рабочий конденсатор: 4 µF · пусковой конденсатор отсутствует
• Реле: QPE2-A15MD3 (PTC, макс. 350 V / 8 A)
• Тепловая защита: DRB176S61A2 (4,3 A · срабатывание 135 °C · включение 52-70 °C)
• Поставка: с 4 резиновыми виброопорами, монтажными втулками, шайбами, комплектом болтов M6×30 с гайками и крышкой клемм; электрические детали упакованы отдельно

• 🔥 R290 — горючий хладагент (класс A3). Пайка, проверка на утечки и заправка газом должны выполняться по правилам для горючих хладагентов: обязательны проветриваемое помещение, отсутствие источников искр и соблюдение пределов заправки. Этот компрессор предназначен только для систем на R290.
• 🔧 Монтаж: после снятия заглушек патрубков компрессор должен быть подключён к системе в течение 5 минут; первой снимается заглушка сервисного патрубка. Компрессор устанавливается горизонтально, с наклоном не более 5°; заземление подключается надёжно и постоянно.
• ⏱️ Режим работы: при пуске давление выравнивания в системе должно быть ниже 0,77 MPa (абс.); между двумя пусками необходимо выдерживать не менее 5 минут. Всасывающий и сервисный патрубки нельзя подключать наоборот.
• Ограничение применения: эта модель — LMBP и предназначена для систем с капиллярной трубкой — не используется в кулерах для воды и в применениях кондиционерного типа (HBP), где температура кипения поднимается выше 0 °C.
